Установка шлагбаума с видеонаблюдением на предприятии в Волгограде
Монтаж шлагбаума DoorHan BARRIER-PRO с GSM-управлением, модулем SOS112 и видеонаблюдением Dahua на КПП промышленного предприятия в Волгограде. Подземная прокладка кабелей в ПНД трубах. Под ключ 194 623 рублей.
Промышленное предприятие в Волгограде обратилось к нам с комплексной задачей: организовать автоматизированный контроль въезда на территорию и визуальное наблюдение за КПП. Главная цель — исключить «человеческий фактор» на проходной и сократить расходы на охрану без ущерба для безопасности.
Дополнительное требование — соответствие нормам МЧС: шлагбаум обязан открываться при приближении экстренных служб, иначе предприятие рискует штрафами от Пожнадзора. Учитывая открытое расположение площадки в Волгограде, важна была и ветроустойчивость конструкции.
Задача клиента
Руководство предприятия сформулировало следующие требования:
- автоматизировать въезд — убрать необходимость постоянно дежурить охраннику у шлагбаума;
- сотрудники должны открывать шлагбаум с мобильного телефона — без брелоков и карточек;
- система обязана открываться для экстренных служб без участия персонала;
- шлагбаум должен работать надёжно при сильном ветре и морозе;
- камеры фиксируют въезд круглосуточно с сохранением архива на 2 Тб.

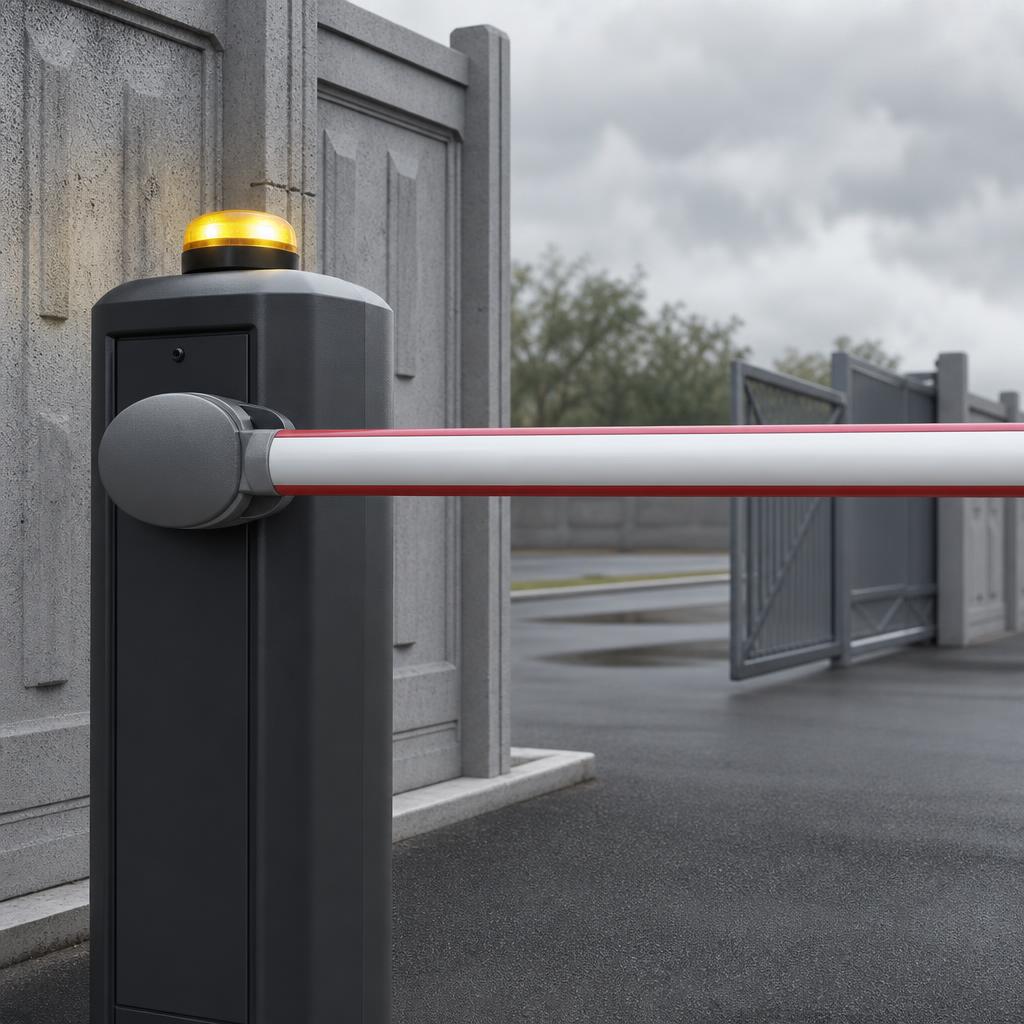

Шлагбаум DoorHan BARRIER-PRO: почему этот выбор
Для объектов с интенсивным движением и открытой площадкой оптимальным решением является DoorHan BARRIER-PRO — российский производитель с адаптацией к климату от −40 до +55 °C и интенсивностью работы 70%. Круглая стрела длиной 4,3 м обладает минимальной парусностью: при сильных порывах ветра, характерных для открытых площадок Волгограда, механизм не испытывает критических нагрузок и не выходит из строя.
Встроенная сигнальная лампа на стойке информирует водителей о движении стрелы в тёмное время суток и при плохой видимости — это требование промышленной безопасности, которое сложно выполнить с отдельной лампой.
GSM-управление и модуль SOS112
Вместо брелоков, которые теряются и копируются, был выбран GSM-передатчик NV LOCK. Сотрудник звонит на номер SIM-карты в модуле — шлагбаум открывается, звонок сбрасывается автоматически и не тарифицируется. В базе хранится до 2000 номеров; администратор управляет списком через приложение или SMS.
Модуль SOS112 решает критически важную задачу для предприятий: при звуке сирены пожарной машины, скорой помощи или полиции шлагбаум открывается автоматически, без вмешательства диспетчера. Это снимает с директора предприятия юридическую ответственность за промедление при экстренном вызове и исключает предписания Пожнадзора.

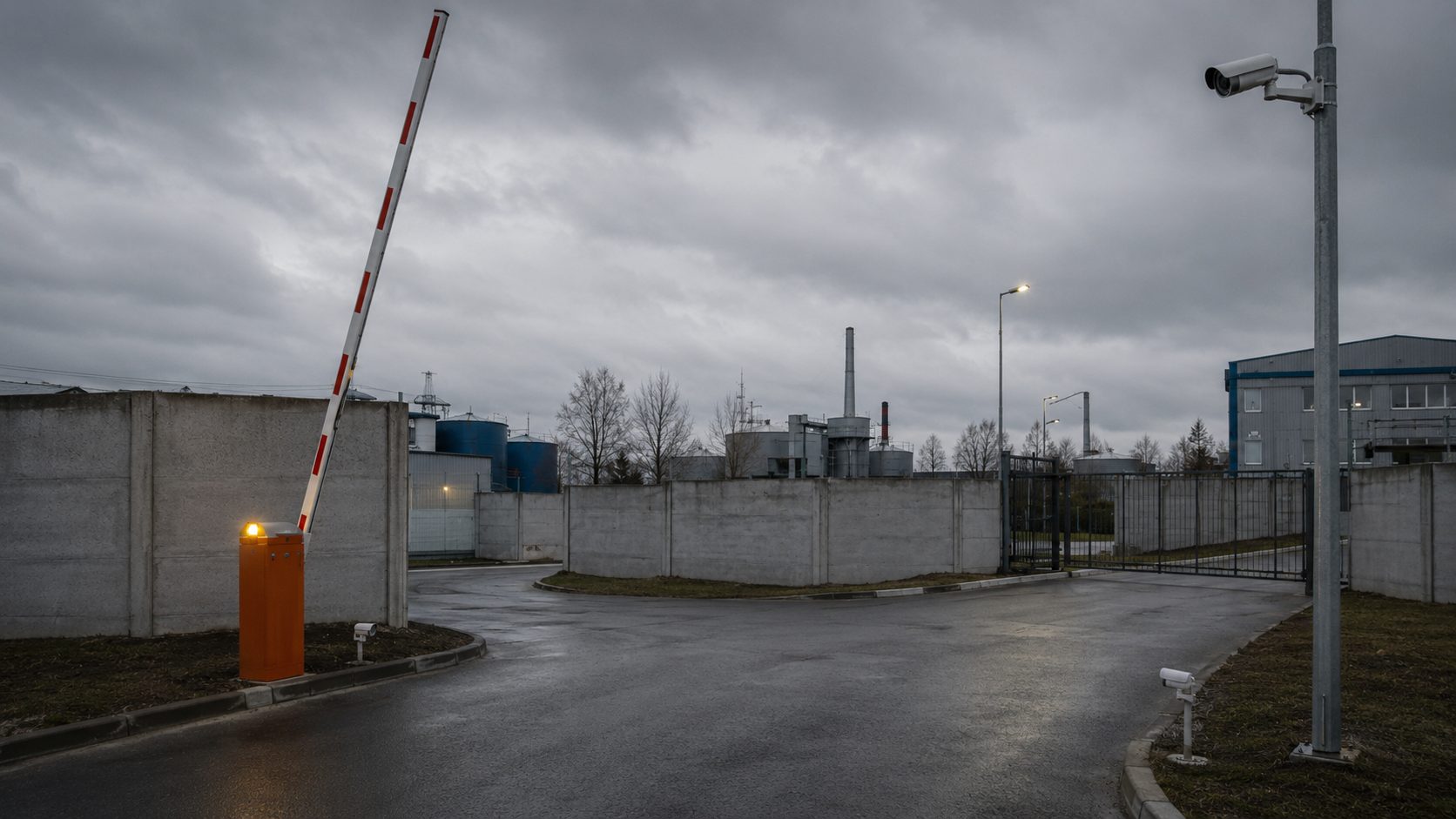

Видеонаблюдение на КПП: камеры Dahua

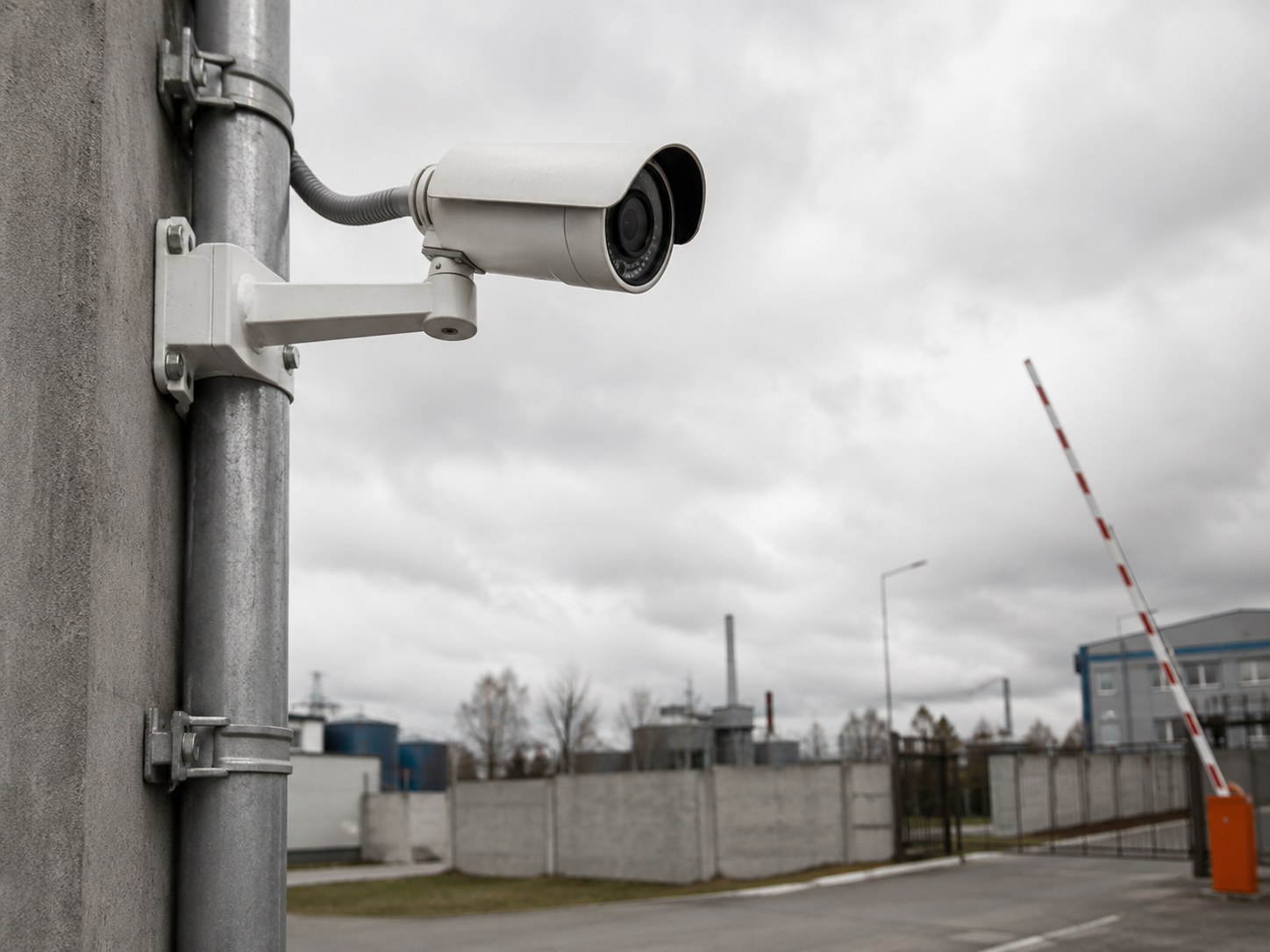

Для фиксации въезда и контроля работы КПП развёрнута цифровая система на цилиндрических IP-камерах Dahua DHI-IPC-HFW1230S-S5 (2 Мп). Объектив 2,8 мм обеспечивает широкий угол обзора: в кадр попадает и номерной знак автомобиля, и общая обстановка перед шлагбаумом. ИК-подсветка до 30 м гарантирует чёткое изображение ночью даже без внешнего освещения.
Запись ведётся на диск WD Purple 2 Тб — серия, оптимизированная для непрерывной видеозаписи 24/7 без потери кадров и преждевременного износа. Камеры защищены блоком бесперебойного питания ББП-50 от скачков напряжения, характерных для промышленных сетей.
Состав системы
| Оборудование | Модель / характеристики | Назначение | Кол-во |
|---|---|---|---|
| Стойка шлагбаума с круглой стрелой | DoorHan BARRIER-PRO, стрела 4,3 м | Основной барьер, встроенная сигнальная лампа, работа от −40 до +55 °C, интенсивность 70% | 1 шт. |
| Беспроводные фотоэлементы | DoorHan PHOTOCELL-PRO | Блокировка закрытия стрелы при нахождении автомобиля или человека в зоне проезда | 1 пара |
| GSM-передатчик | NV LOCK GSM | Открытие шлагбаума звонком с мобильного, база до 2000 номеров сотрудников | 1 шт. |
| Датчик спецсигналов | SOS112 | Автоматическое открытие шлагбаума при сирене МЧС, скорой, пожарных | 1 шт. |
| IP-камера цилиндрическая | Dahua DHI-IPC-HFW1230S-S5, 2 Мп | Обзор въезда, объектив 2,8 мм, IP67, ИК-подсветка 30 м, круглосуточная запись | неск. шт. |
| Жёсткий диск для видеозаписи | WD Purple, 2 Тб | Хранение архива, оптимизирован для непрерывной записи 24/7 | 1 шт. |
| Блок бесперебойного питания | ББП-50 | Защита камер от скачков напряжения, работа при кратковременном отключении сети | 1 шт. |
| Кабель силовой | ВВГнг-LS, медный | Подземная прокладка питания в ПНД трубах | по проекту |
| Кабель витая пара | UTP Cat 5e, медный | Подземная прокладка сети в ПНД трубах | по проекту |

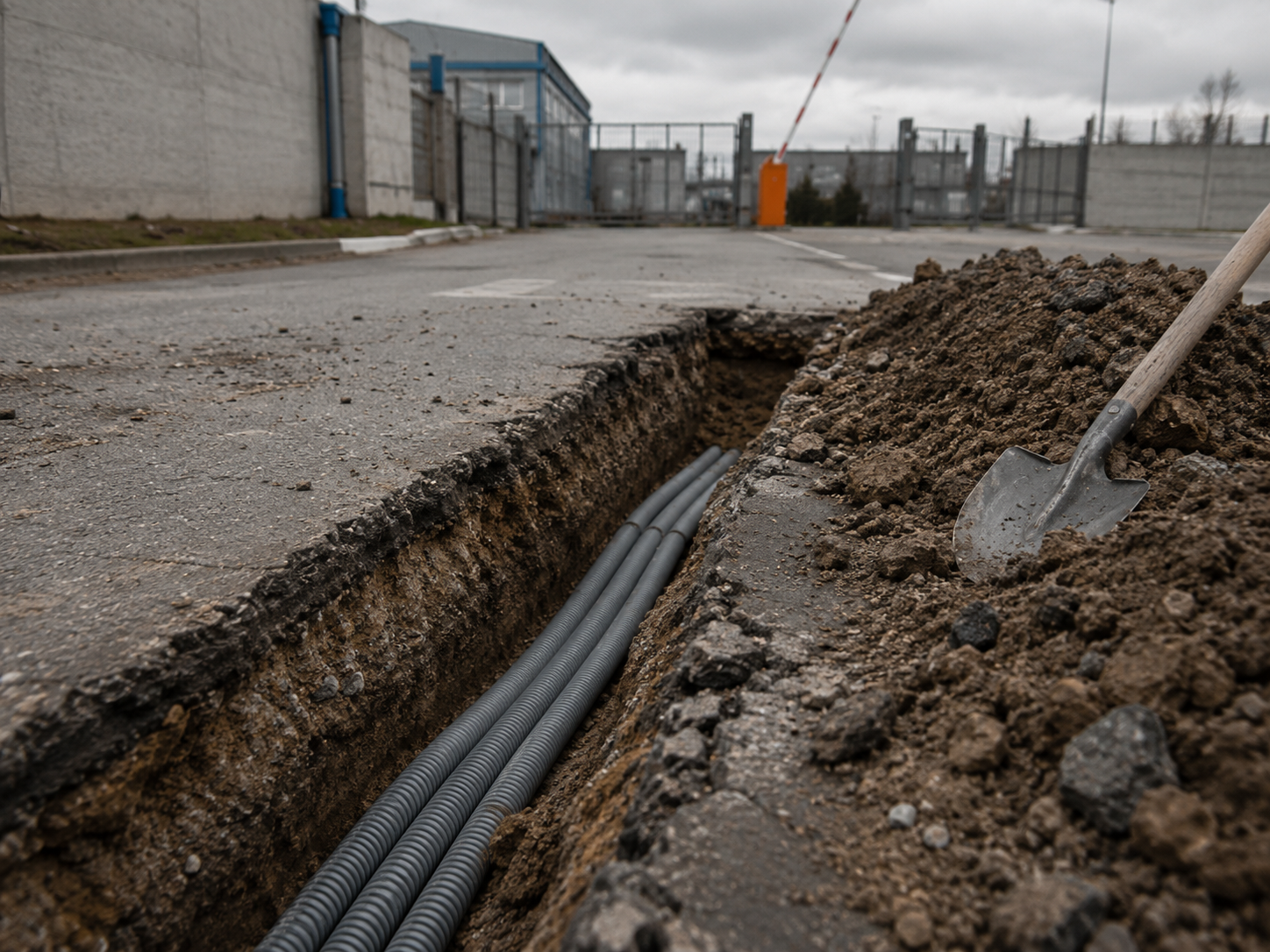

Инженерный подход: подземная прокладка кабеля
На промышленных предприятиях открытые кабельные трассы — слабое место: их повреждают погрузчики, ломают при уборке и воруют как металлолом. RS-CAM применила подземную прокладку всех коммуникаций в защитных ПНД трубах.
- Силовой кабель ВВГнг-LS и витая пара UTP Cat 5e — только медный, без алюминиевых аналогов, которые ломаются на морозе.
- Все разъёмы и соединения упакованы в герметичные монтажные коробки — контакты не окисляются даже при попадании воды.
- ПНД трубы допускают замену кабеля в будущем без повторных земляных работ.
Такой монтаж рассчитан на десятилетия эксплуатации без обслуживания.
Результат проекта
- Въезд на предприятие полностью автоматизирован — охранник не обязан постоянно находиться у шлагбаума.
- Сотрудники открывают шлагбаум звонком со своего мобильного, без брелоков и карт.
- Шлагбаум автоматически открывается для МЧС, скорой и пожарных — предприятие соответствует нормам Пожнадзора.
- Видеоархив КПП хранится 2 Тб на диске WD Purple, доступен для просмотра и разбора инцидентов.
- Все кабели проложены под землёй в ПНД трубах — система защищена от транспорта, непогоды и вандализма.
Вопросы и ответы
Сколько стоит установка шлагбаума с видеонаблюдением на предприятии в Волгограде?
В данном кейсе комплексная система — шлагбаум DoorHan BARRIER-PRO с GSM-управлением, модуль SOS112, беспроводные фотоэлементы и видеонаблюдение Dahua с архивом 2 Тб — обошлась в 194 623 рубля под ключ. Стоимость зависит от длины стрелы, количества камер и объёма земляных работ. Мы бесплатно выезжаем на объект в Волгограде и области для осмотра и составления сметы.
Почему кабель прокладывается под землёй, а не по стене или в лотке?
На предприятиях с активным движением транспорта и техники надземные кабели уязвимы: их можно задеть погрузчиком, повредить при уборке территории или хищении металла. Подземная прокладка в ПНД трубах полностью защищает линии от механических повреждений, влаги и грызунов. Кроме того, кабель не видно — территория выглядит аккуратно. Срок службы такой инсталляции — десятилетия без обслуживания.
Что произойдёт, если при проезде пожарной машины шлагбаум будет опущен?
Датчик SOS112 фиксирует звук сирены экстренных служб и автоматически открывает шлагбаум — без участия охранника или диспетчера. Это требование МЧС и Пожнадзора для въездных групп на предприятиях. Наличие модуля снимает юридическую ответственность с руководителя за промедление при экстренном вызове и исключает штрафы при проверках.
