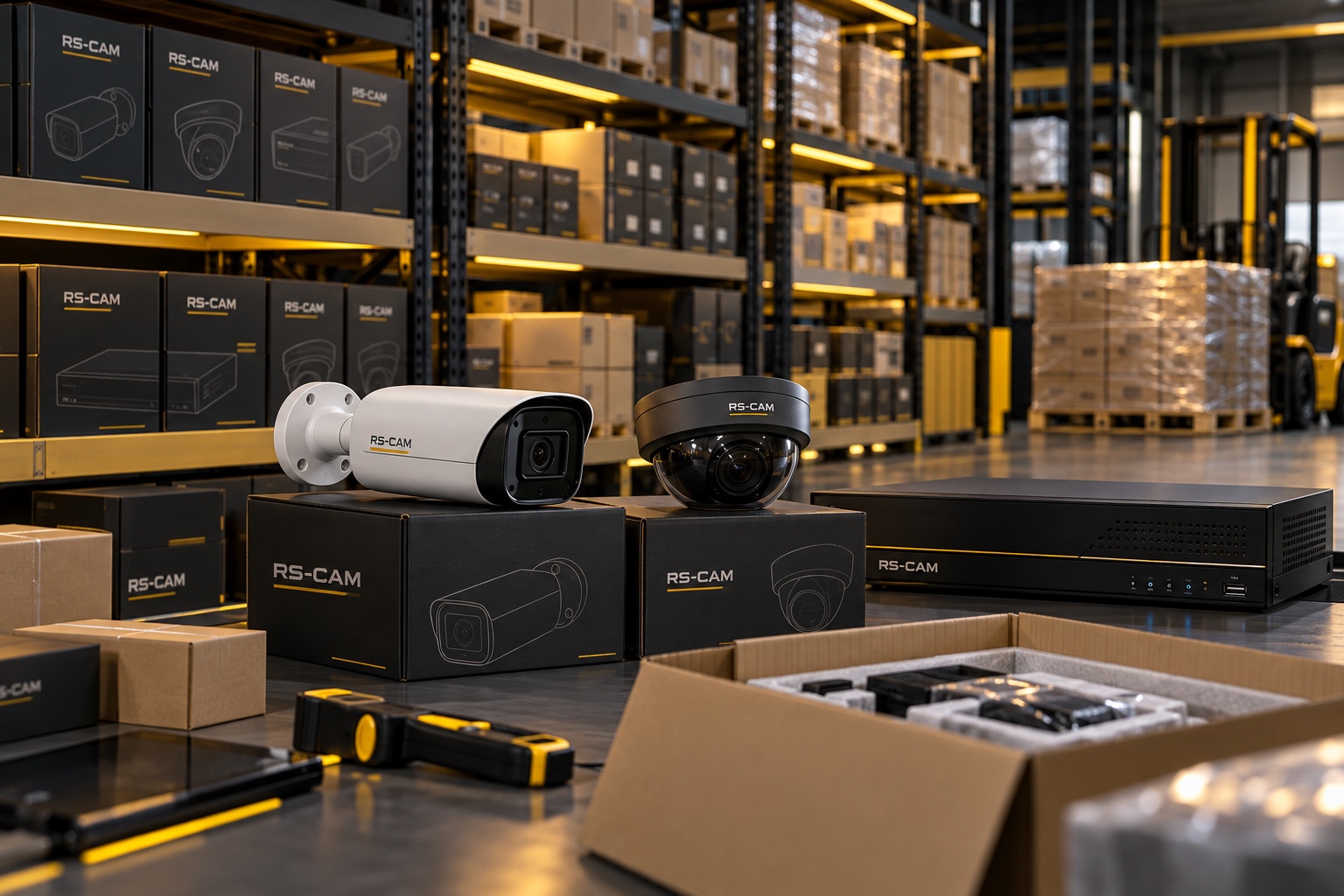

Купольная камера видеонаблюдения, цилиндрическая или турельная: что выбрать под объект

Спор «купольная камера видеонаблюдения или цилиндрическая» на объекте почти всегда заканчивается одним и тем же: выбирают по внешнему виду, а потом разбираются с ночной картинкой и обслуживанием. Разница между этими корпусами не косметическая. Она определяет, как камера видит в темноте, сколько живёт на улице, насколько быстро её можно отвернуть рукой и как часто к ней придётся лезть с тряпкой.

Корпус не влияет на матрицу и объектив напрямую — одну и ту же оптику производители ставят и в купол, и в цилиндр. Зато корпус задаёт условия, в которых эта оптика работает: через какое стекло светит ИК-подсветка, куда стекает вода, где собирается пыль и паутина, за что можно ухватиться и повернуть.

Ниже — разбор трёх конструкций и ответ на вопрос, чем отличается купольная камера от цилиндрической и турельной. Поворотные камеры с зумом здесь не разбираем, это отдельный класс со своей логикой применения — разберём в отдельной статье.

Короткий ответ

Цилиндрическая камера видеонаблюдения удобнее на улице и на дальних дистанциях: козырёк защищает стекло, ИК-подсветка вынесена от объектива, меньше ореолов ночью. Купольная выигрывает в помещениях и в антивандальном исполнении — её труднее отвернуть, она скрывает направление обзора. Турельная — компромисс: нет засветки через колпак, но корпус компактный, как у купола.

В статье разберём

1. Как устроены купольная, цилиндрическая и турельная камеры.
2. Почему купол ночью даёт белую пелену и как этого избежать.
3. Какая камера реально труднее поддаётся вандалу.
4. Какая степень защиты корпуса нужна на улице.
5. Что быстрее монтировать и точнее настраивать по углу.
6. Заметность камеры как инструмент сдерживания.
7. Сколько сил уходит на обслуживание: паутина, грязь, конденсат.
8. Сводная таблица: улица, подъезд, офис, склад, магазин.

Для кого эта статья

• Главным инженерам и снабженцам, которые выбирают оборудование под объект и защищают смету.
• Монтажникам и оптовым покупателям, которые собирают комплекты на склад и не хотят возвратов.
• Собственникам частных домов и дач, которым важно, чтобы камера работала ночью и не требовала обслуживания каждый месяц.

Чем купольная камера видеонаблюдения отличается от цилиндрической и турельной?

Купольная — это плоское или полусферическое основание, внутри которого на трёхосевом подвесе стоит модуль с объективом, а сверху всё закрыто прозрачным колпаком. Цилиндрическая (её же называют «bullet», «ствол») — трубчатый корпус на кронштейне с козырьком-блендой над стеклом. Турельная (turret, «eyeball») — полусфера с открытым поворотным шаром, в котором объектив и ИК-диоды смотрят наружу без общего колпака.

Ключевое отличие не в форме, а в том, где проходит граница между оптикой и внешней средой. У купола между объективом и миром есть один общий колпак — и он же стоит перед ИК-подсветкой. У цилиндра и турели подсветка и объектив разделены: у турели каждый смотрит через своё окно, у цилиндра они стоят за общим плоским стеклом, но отделены друг от друга уплотнителем.

Отсюда растут почти все практические различия: ночная картинка, уход, срок службы стекла. Всё остальное — вторично.

Почему ночью купольная камера «слепнет» от собственной подсветки?

Потому что ИК-диоды и объектив светят и смотрят через одно и то же стекло. Часть инфракрасного излучения отражается от внутренней поверхности колпака обратно в объектив — и картинка получает белёсую дымку, ореол или засветку по краям. На новом куполе с правильной светоизолирующей прокладкой эффекта почти нет, на запылённом или поцарапанном он проявляется сразу.

Производители борются с этим кольцом-уплотнителем между колпаком и модулем подсветки. Прокладку легко сместить при настройке угла — именно так на объекте появляется камера, которая днём даёт нормальную картинку, а ночью белое молоко. Это одна из частых причин вызова после самостоятельного монтажа.

У цилиндра диоды и объектив стоят за одним плоским стеклом, но разделены уплотнителем и прикрыты козырьком — отражение уходит вперёд, а не в оптику. У турели ИК-модуль и объектив вынесены в один поворотный шар без внешнего колпака, поэтому отражать излучению просто некуда.

Второй фактор — тонировка. Тонированный или дымчатый колпак скрывает направление объектива, но забирает часть света. В тёмном дворе без фонарей это заметно: тот же сенсор с прозрачным колпаком отдаёт более чистую ночную картинку.

Вывод по подсветке: если объект тёмный и ночная съёмка критична, цилиндр или турель предсказуемее купола.

Какая камера реально труднее поддаётся вандалу?

Антивандальная купольная — да, труднее. Но только в исполнении с металлическим основанием, поликарбонатным колпаком и винтами под шестигранник: такую камеру не за что ухватиться, невозможно отвернуть рычагом и сложно разбить с первого удара. Обычный пластиковый купол к вандалозащите отношения не имеет.

Цилиндрическая камера уязвима именно кронштейном. Корпус на вылете — это готовый рычаг: его сворачивают рукой, разворачивают в небо, накрывают пакетом. Разбивать камеру никому не нужно, достаточно изменить угол — и зона не просматривается, пока кто-то не посмотрит в архив.

Турельная по стойкости ближе к куполу: низкий профиль, прижата к плоскости, хватать не за что. Но открытый шар можно провернуть рукой, если он не зафиксирован винтом.

Практический критерий прост: на высоте до 2,5–3 метров в зоне, где камеру достают рукой, ставим антивандальный купол или турель. Выше, на фасаде и на столбах, цилиндр безопасен — до него не дотягиваются.

Какая защита корпуса нужна на улице?

Для улицы — корпус не ниже IP66: он держит пыль и струи воды под давлением с любого направления. IP67 берут там, где возможно кратковременное затопление или сильная косая вода. Для зон, где камеру могут ударить, смотрят на индекс ударопрочности: IK08 — базовый уровень, IK10 — вандалозащищённое исполнение.

Отдельно — температура. В Волгограде корпус должен нормально работать и в летние +40 на солнечной стороне фасада, и в зимние минус. Летний перегрев опаснее мороза: тёмный корпус под прямым солнцем нагревается сильнее светлого цилиндра с козырьком, а перегретая матрица даёт заметно больше шума на картинке.

Третье — конденсат. Он появляется не от плохого корпуса, а от нарушенной герметичности: неплотно закрытая крышка, не затянутый гермоввод, кабель, введённый без петли. Вода стекает по кабелю прямо в камеру. Это ошибка монтажа, а не брак оборудования, и она одинаково убивает и купол, и цилиндр.

По нашим выездам на обслуживание СКУД видна общая закономерность по уличной электронике: самыми частыми заменами идут электромагнитные замки, а следом — бюджетные считыватели, которые тяжело переносят улицу. С камерами логика та же: экономия на корпусе и гермовводах возвращается повторным выездом.

Кабель и крепёж тоже выбираются под улицу — для трасс берём уличный кабель, для крепления — монтажное оборудование с запасом по нагрузке на ветер.

Что быстрее монтировать и точнее настраивать по углу?

Цилиндр — быстрее. Угол задаётся кронштейном снаружи, камеру видно целиком, направление читается с земли, корректировка занимает секунды. Купол настраивается внутри корпуса: нужно снять колпак, выставить модуль по трём осям, вернуть колпак, не сместив светоизолирующую прокладку, — и только потом проверить ночную картинку.

Из этого следует неочевидное: купол требует, чтобы его выставили правильно с первого раза. Каждая последующая корректировка — это снова снятый колпак, отпечатки на стекле и риск завести ореол в оптику.

Второе ограничение купола — габариты. Длиннофокусный объектив, который нужен для просмотра дальней зоны, в компактный колпак не всегда укладывается. Для дальних дистанций — проезд к складу, подъезд к воротам, дальний угол территории — цилиндрический корпус подходит лучше: он вмещает оптику с большим фокусным расстоянием и не упирается в диаметр колпака.

Третье — место установки. Купол и турель естественно ложатся на потолок и на нижнюю плоскость навеса. Цилиндр — на стену и на столб, где нужен вылет вперёд.

Для монтажников: на объекте с плотным графиком цилиндры и турели закрывают больше точек за смену, чем купола той же серии.

Что выбрать, если камера должна сдерживать, а не просто записывать?

Цилиндрическую. Её видно издалека, направление обзора читается, и она работает как знак «здесь смотрят». Для разгрузочной зоны, парковки, входной группы это рабочий эффект: человек понимает, что попадает в кадр, до того, как что-то сделает.

Купол, особенно тонированный, действует иначе. Он даёт неопределённость: видно, что камера есть, но не видно, куда смотрит. На практике это снижает число попыток «выйти из кадра» — обходить нечего, направление неизвестно.

Выбор между этими сценариями — не про технику, а про задачу. Если нужно предотвратить, берём заметный цилиндр. Если нужно зафиксировать то, что происходит, не привлекая внимания к конкретной зоне, — купол.

Третий вариант, который на объектах работает лучше всего: комбинация. Заметные цилиндры на периметре как объявленное наблюдение и купола внутри — там, где важна фиксация, а не демонстрация.

Сколько сил уходит на обслуживание: паутина, грязь, конденсат?

Больше всего времени забирает чистка оптического окна, и у купола её нужно больше. Колпак — это большая выпуклая поверхность, на которую садится пыль, прилипает дождевая грязь, остаются разводы. Пока днём это не заметно, ночью ИК-подсветка превращает каждое пятно в яркое мутное облако, и картинка падает резко.

У цилиндра грязи на самом стекле меньше — козырёк прикрывает его сверху. Зато корпус и бленда — любимое место для паутины и насекомых. Паук, затянувший сеть перед объективом, ночью даёт классическую картинку с белыми «метеорами»: подсвеченные ИК нити и мошка в кадре, по которым детектор движения срабатывает всю ночь.

Турель держится между ними: окно меньше купольного колпака, но кромка полусферы тоже обрастает.

Отдельная статья расходов — повторная чистка в неудачных местах. Камера под глухим козырьком крыши, в углу без продува, над светильником — это гарантированные паутина и мошка в кадре. Светильник рядом с камерой лучше разносить: насекомые летят на свет, а не на камеру.

Чем чистить, тоже имеет значение: салфетки и средства без абразива, иначе на поликарбонатном колпаке появляются микроцарапины, и ореол от подсветки становится постоянным.

Где какая камера уместна: улица, подъезд, офис, склад, магазин?

Какую камеру выбрать для улицы, а какую для помещения, определяет короткое правило: внутри и на малой высоте — купол или турель, снаружи и на высоте — цилиндр. Дальше начинаются уточнения по конкретным зонам.

Расстановку по конкретному объекту мы считаем на обследовании и в открытых материалах не публикуем — схемы камер и слепых зон не та информация, которую выкладывают в блог.

А если нужен поворот и зум?

Тогда речь уже не про корпус, а про другой класс оборудования. Поворотные камеры решают задачи, которые стационарные корпуса не закрывают: сопровождение объекта, обход по пресетам, увеличение на дальней дистанции по команде оператора.

Важно другое: поворотная камера не заменяет стационарные. Пока она смотрит в одну сторону, остальные направления не записываются. Рабочая схема — стационарные камеры фиксируют всё постоянно, поворотная добавляет деталь там, куда оператор смотрит прицельно.

Сравнение поворотных и цилиндрических камер для частного дома — в статье «Камеры видеонаблюдения для дома: поворотные или цилиндрические», здесь на этом не останавливаемся.

Связанные категории товаров

• Камеры видеонаблюдения — купольные, цилиндрические и турельные корпуса.
• Поворотные камеры — для задач с сопровождением и зумом.
• Монтажное оборудование — кронштейны, гермовводы, крепёж.
• Кабельная продукция — трассы для внутренней и уличной прокладки.
• Оптовые поставки и работа с подрядчиками — комплектация объектов.

Как мы можем помочь

Мы работаем в Волгограде с 2013 года и сами обслуживаем то, что смонтировали. Поэтому корпус выбираем не по картинке в каталоге, а по условиям точки: высота, доступность рукой, освещённость, направление осадков, частота чистки.

Что делаем: выезжаем на объект, определяем зоны и дистанции, подбираем тип корпуса и оптику под каждую точку, считаем комплект с кабелем и питанием, монтируем и берём на обслуживание. Для монтажников и подрядчиков комплектуем камеры и расходники оптом.

Подробнее об услуге — на странице установки видеонаблюдения.

Главный вывод

Купол, цилиндр и турель — не три уровня качества, а три набора компромиссов. Цилиндр даёт лучшую ночную картинку, дальнюю дистанцию и заметность, но подставляет кронштейн под рычаг и собирает паутину. Купол выигрывает в стойкости и скрытности, но требует чистого колпака и аккуратной сборки после настройки. Турель закрывает середину: без ореола через колпак и с низким профилем.

Работающая схема на большинстве объектов — смешанная: цилиндры снаружи и на высоте, антивандальные купола там, где достают рукой, турели под навесами и в компактных узлах. Решение по каждой точке принимается на объекте, а не в прайсе.
