Как правильно обжать провод для IP-камеры

Для подключения IP-камеры чаще всего используют витую пару и разъём RJ-45. Через этот кабель камера передаёт данные, а при использовании PoE ещё и получает питание, поэтому качество обжима напрямую влияет на стабильность видеонаблюдения. Если разъём обжат плохо, камера может не определяться, пропадать из сети, зависать или отключаться ночью, когда включается ИК-подсветка. Разберём, как правильно обжать провод для IP-камеры своими руками. Эта статья дополняет большой материал IP видеонаблюдение своими руками.

Что понадобится и какой кабель выбрать

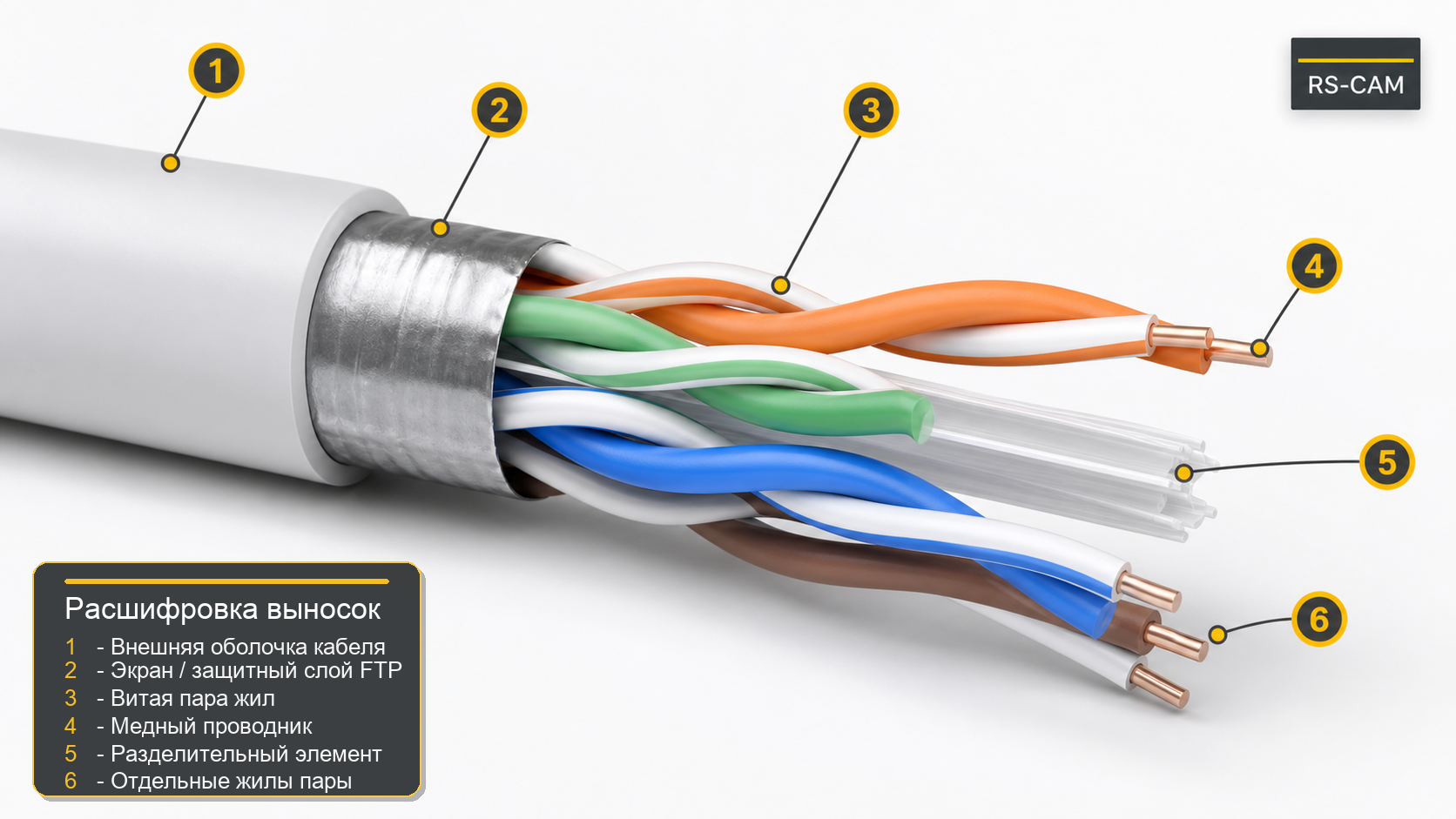

Для обжима нужны: витая пара категории 5e или выше, разъёмы RJ-45, кримпер, стриппер или нож для снятия изоляции, LAN-тестер, кусачки и монтажная коробка для уличной камеры. Для большинства IP-камер подходит кабель UTP Cat 5e — он поддерживает передачу данных и PoE на обычных расстояниях. Важно: для IP-камер используйте медную витую пару. Дешёвый омеднённый алюминий (CCA) хуже держит питание PoE и даёт проблемы на длинных линиях. Для улицы берите наружную витую пару с защитной оболочкой — обычный внутренний кабель быстро портится от солнца и влаги.

Схема обжима T568B

Чаще всего используют стандарт T568B. Главное правило: оба конца кабеля обжимаются одинаково (прямой кабель). Порядок контактов RJ-45, если держать разъём контактами вверх и защёлкой от себя (первый контакт слева):

Пошаговая инструкция обжима

1. Отмерьте кабель с запасом — не режьте впритык, оставьте запас у камеры и у коммутатора на случай переобжима.
2. Снимите внешнюю изоляцию на 2–3 см, не повредив жилы.
3. Расплетите пары ровно настолько, насколько нужно для установки в разъём — чем меньше расплетены пары, тем лучше сигнал.
4. Разложите жилы по T568B и выпрямите пальцами, чтобы они не перекрещивались.
5. Подрежьте жилы ровно — оставьте ~12–13 мм от края внешней изоляции; оболочка должна немного заходить внутрь разъёма для надёжности.
6. Вставьте жилы в RJ-45 до упора, ещё раз проверьте порядок цветов — ошибка в одном проводе не даст камере заработать.
7. Обожмите кримпером плотно до конца; после потяните кабель — разъём не должен болтаться.
8. Обожмите второй конец по той же схеме T568B.
9. Проверьте LAN-тестером — контакты 1–8 должны загораться последовательно на обоих концах. Если какой-то не горит или идёт не по порядку — переобжать.

Защита уличного соединения

Если камера уличная, одного правильного обжима недостаточно — разъём RJ-45 нужно защитить от влаги. Используйте монтажную коробку, не оставляйте разъём под дождём, делайте кабельный ввод снизу (чтобы вода не стекала в соединение), применяйте герметичные вводы, не допускайте натяжения кабеля и оставляйте сервисный запас. Влага в RJ-45 быстро приводит к окислению контактов: сначала камера начинает пропадать, потом перестаёт работать полностью.

Как понять, что кабель обжат неправильно

Признаки плохого обжима: камера не включается по PoE, не определяется регистратором, изображение зависает, камера периодически пропадает, связь появляется при движении кабеля, ночью камера отключается, тестер показывает ошибку по одной из жил. При таких симптомах первым делом проверьте разъёмы, порядок цветов и кабель тестером. Другие типовые ошибки монтажа IP-камер разбираем в статье типовые ошибки при монтаже IP-камер.
