Как расположить камеры видеонаблюдения для дома — 8 советов инженеров

Правильное расположение камер видеонаблюдения для дома — это половина успеха всей системы безопасности. Каждый, кто сталкивался с видеонаблюдением для своего дома, начинал с вопроса: а сколько же камер мне потребуется, чтобы поймать золотую середину — не переплачивать за избыточное количество камер и перекрыть все необходимые зоны.

Мы, как компания с более чем 10-летним опытом, подготовили список ключевых рекомендаций, которые будут полезны тем, кто только планирует установку видеонаблюдения для частного дома.

Первое, с чего начинаем, — это составляем список, что мы хотим защитить на нашем участке. Это может быть сам дом, люди (дети или пожилые люди), авто, животные, личное имущество, находящееся на территории.

Из нашей практики чаще всего это:

• Периметр дома (защита дома).
• Периметр самого участка (защита от проникновения на участок).
• Гараж или навес (место для хранения авто).
• Подъездная дорога, заезд к дому (контроль, кто пришёл или приехал к вам).
• Инженерные узлы: котельная, щитовая и прочее (места повышенной опасности, где может произойти авария и требуется доп. контроль).

Выбор системы видеонаблюдения для дома

Когда мы для себя составили список того, что хотим взять под охрану или дополнительный контроль, переходим ко второму важному шагу — выбор системы.

Для некоторых это, возможно, будет новая информация, а для кого-то понятная и очевидная, но тем не менее: систему видеонаблюдения для дома можно организовать разными способами:

• Аналоговая система видеонаблюдения.
• IP-система видеонаблюдения.
• Wi-Fi система видеонаблюдения.
• Видеонаблюдение на солнечных панелях и 4G-модуле.

Каждая система имеет свои явные плюсы и минусы. В этой статье мы не будем подробно разбирать их, но обязательно разберём и расскажем в других статьях.

Но от выбора системы сильно меняется способ прокладки кабельных трасс, которые входят в состав видеонаблюдения.

Из нашей практики 90% систем строятся на «IP-системе». Давайте подробнее разберём.

Длина кабеля для IP-камер: ограничение 100 метров

В IP-системах есть одно ограничение: максимальная рекомендуемая длина кабеля не должна превышать 100 м.

(Да, мы знаем, что есть системы и решения, при которых можно передавать картинку без потери качества на 500 и 1000 м, но эти решения чаще всего не применяются в проектах с частными домами.)

Все кабельные трассы мы рекомендуем закладывать на этапе строительства и лучше всего убирать их в землю, чтобы все трассы шли не в открытом виде по забору или воздушным способом прокладки, а именно в земле.

Внимательно посчитайте длины всех трасс с учётом опусков, подъёмов и небольших запасов по 5 м с каждой стороны.

В большинстве случаев длины в 100 м хватает вполне, но подсветить этот момент мы обязаны, так как иногда дешевле и выгоднее поменять расположение камеры, чем устанавливать дополнительное оборудование.

Планирование с запасом: думаем на 10 лет вперёд

Мы часто сталкиваемся с такой ситуацией: на уже готовом объекте с красивым ремонтом и ландшафтным дизайном заказчик просит поставить дополнительную камеру у нового строения (баня, беседка, бассейн, склад, сарай).

И приходится делать «колхоз», чего мы сильно не любим.

Наша глубочайшая просьба, совет, рекомендация — подумайте и прикиньте на перспективу, какие строения могут в будущем быть на вашем объекте (пусть даже в перспективе 10 лет), где они ориентировочно могут располагаться, и в эти места заложить кабельные трассы или хотя бы гофры диаметром не менее 50 мм. Это делается для того, чтобы в будущем с минимальным «колхозом» и разрушениями можно было установить как системы безопасности, так и другие инженерные системы.

Также учтите будущий план застройки — не будет ли новое строение перекрывать углы обзора камер и создавать мёртвые зоны для системы безопасности.

Деревья и кусты — главный враг камер на участке

Для систем видеонаблюдения одним из главных врагов являются деревья.

Они быстро разрастаются и могут начать перекрывать углы обзора.

Ветки деревьев, если они расположены рядом с объективом камеры, в 90% случаев дают засветку камерам в ночное время.

К сожалению, в нашей практике бывало много случаев, когда у клиента происходило какое-то происшествие (оно почти всегда случается в ночное время), но на камерах вместо хорошей ночной картинки участка мы видим пересвет от веток, которые находятся рядом с объективом камеры видеонаблюдения.

Так что при планировании видеонаблюдения для дома проанализируйте, где будут установлены камеры, будут ли они перекрываться деревьями или какой-то другой растительностью.

Возможно, для лучшего обзора имеет смысл установить на участке дополнительную опору (металлический столб) под камеры видеонаблюдения, чтобы получить максимально лучшие углы обзора.

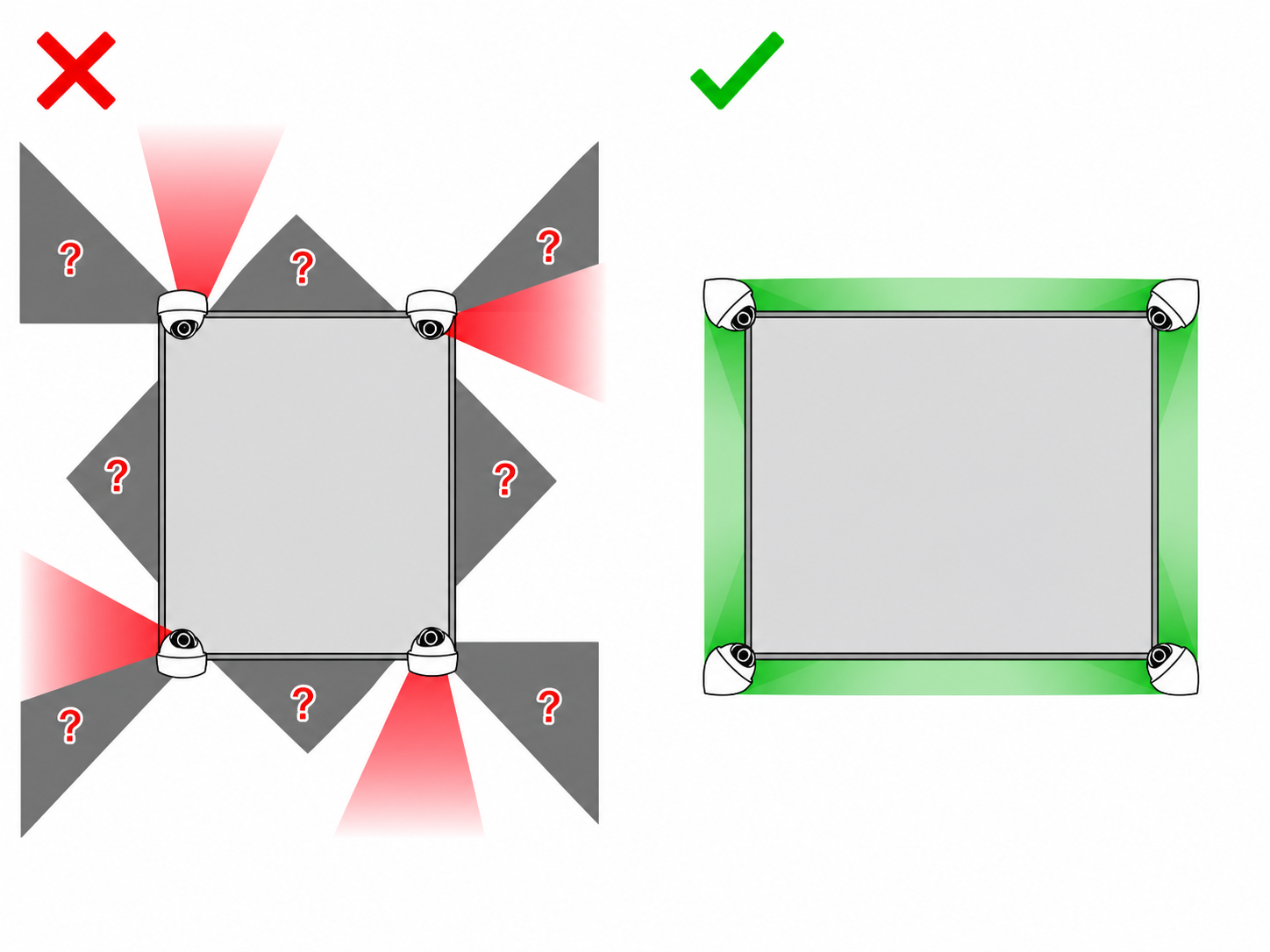

Как расставить камеры по периметру дома без мёртвых зон

Часто, приезжая на объекты, мы замечаем ещё одну важную ошибку при проектировании видеонаблюдения.

Четыре камеры установлены по периметру дома, но установлены таким образом, что каждая камера смотрит «в сторону». В итоге в охране периметра появляются мёртвые зоны.

Как правильно:

Камеры по периметру должны быть установлены так, что каждая камера видит все подходы к соседней, и так далее. Тогда получается замкнутый периметр без мёртвых зон.

Если требуется смотреть и контролировать какую-то дополнительную зону — не нужно это делать за счёт периметральных камер. Лучше добавьте в проект дополнительную камеру.

Правило «одна камера — одна зона контроля»

Очень частой ошибкой является ситуация, когда клиенты хотят оптимизировать проект и одной камерой пытаются перекрыть несколько разных зон. Итог: при наступлении тревожного события система никак не отрабатывает защиту и при расследовании происшествия не даёт никакой полезной информации.

Очень частый пример:

Камера с широкоугольным объективом со стороны забора смотрит на угол здания в надежде одной камерой захватить две стороны здания. Итог — в центре кадра угол здания (он подсвечен и в фокусе камеры), а края тёмные и неинформативные.

Запомните правило: 1 камера — 1 зона контроля.

Лучше пожертвовать какой-то зоной, чем по итогу получить максимально неинформативную и неработающую систему.

Второй пример: установка поворотной камеры видеонаблюдения.

Камера может крутить объектив на 360° и смотреть разные зоны. Для кого-то это звучит привлекательно: «зачем покупать 4 камеры, если можно одной смотреть 4 зоны?»

Ответ простой: нельзя. Пока камера смотрит в одну из 4-х зон — другие остаются без контроля. По «законам подлости» или «законам Мёрфи» событие, которое вас интересует, всегда произойдёт в зоне, которая в этот момент была без контроля.

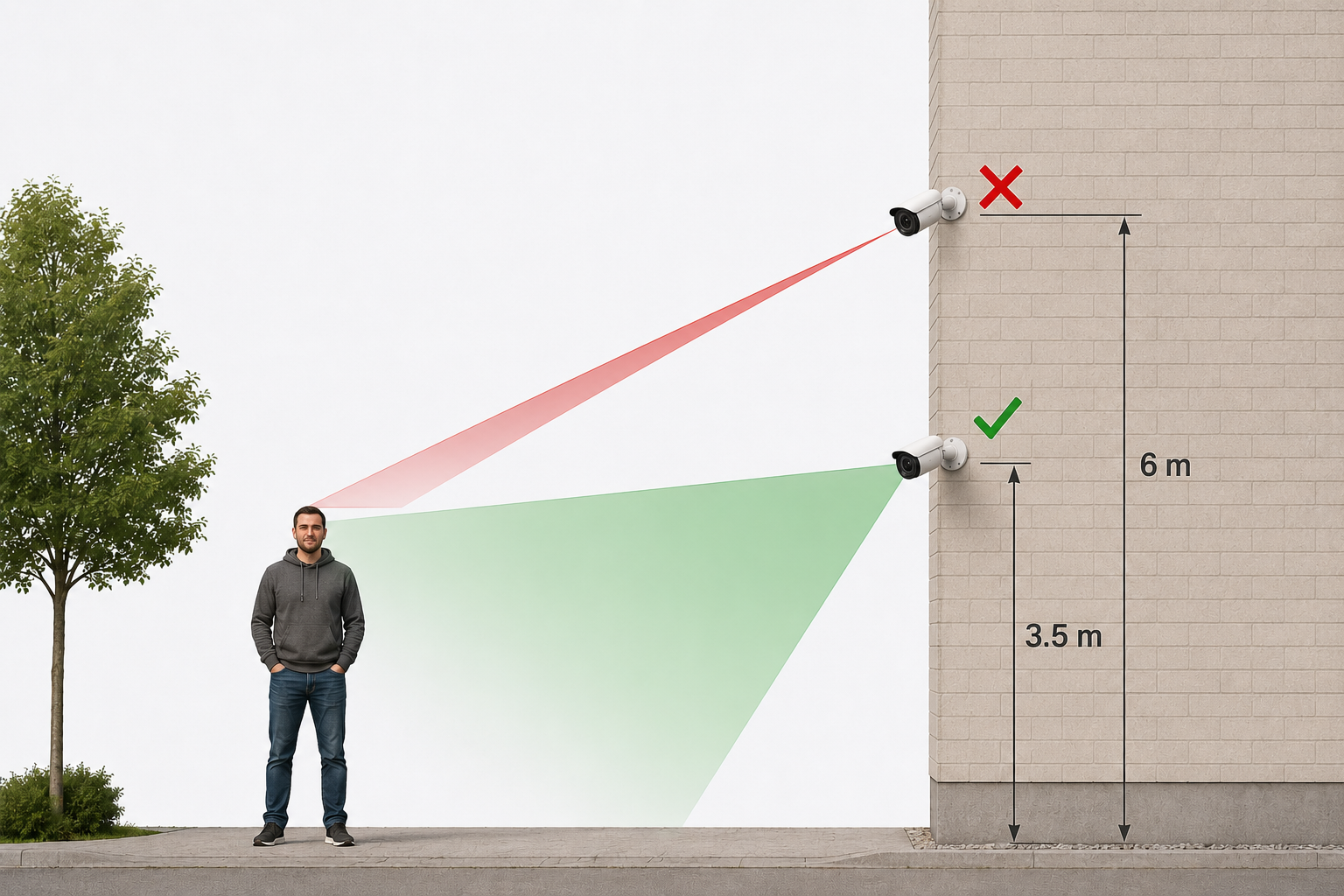

Высота установки камер видеонаблюдения: оптимально 3–4 метра

Ещё одна из распространённых ошибок у обывателей в системах безопасности.

Логика звучит так: «Поставлю камеру как можно выше — тем самым она будет охватывать как можно большую территорию, и будет меньше мёртвых зон на объекте».

Проблема в том, что в большинстве случаев для распознавания человека на объекте требуется его лицо.

Если камеру установить слишком высоко, то получается очень острый угол обзора, и камера вместо лица хорошо видит темечко человека. То есть камера становится максимально неинформативной.

Можно ли камеры ставить высоко для максимального «общего обзора»?

Да, можно — но только при условии, что она работает в паре с камерой, которая установлена ниже и может видеть лица.

Есть общее правило высоты установки камер — это 3–4 метра от земли:

• Камера находится на относительно безопасной высоте (до неё не достать руками).
• Камера даёт полезный ракурс: в кадре есть лицо, а не только макушка.

Защита камер от дождя и снега: типичные ошибки

Да, как ни странно, этот фактор часто не берут в расчёт при планировании камер наблюдения для дома.

Классические ошибки:

Камера ставится под маленький навес. Когда идёт дождь, вода сбегает с навеса и заливает объектив камеры. Камера влагозащищённая, да. Но изображение с такой камеры практически потеряно — ночью вместо картинки будет блик и каша.

Аналогично со снегом. В нашей практике был случай, когда снег скатывался с крыши и задевал камеру. Камера начинала смотреть вниз, теряя свою зону контроля — и владелец об этом даже не знал.

Погода влияет не только на саму камеру, но и на выбор точки установки. Это важно закладывать заранее.

Сколько камер в итоге нужно для дома

Очевидно, из описанного выше нет точного универсального ответа — всё сводится к вашим задачам, потому что приоритеты у разных людей разные.

Но, опять же, из нашей практики:

• для базового старта чаще всего хватает 6–8 камер;
• в ходе использования почти всегда возникают дополнительные зоны контроля, о которых на стадии планирования никто даже не думал.

Что это значит по оборудованию:

Мы рекомендуем закладывать видеорегистратор или видеосервер на 16 каналов, а начинать с 6–8 камер.

Почему так:

Если вы возьмёте видеорегистратор на 8 каналов, а потом поймёте, что нужна ещё хотя бы одна камера, придётся покупать второй видеорегистратор, плюс ещё один жёсткий диск.

Вы переплатите сильно, потому что разница между 8-канальным и 16-канальным видеорегистратором чаще всего составляет всего 30–40%.

Именно поэтому мы сразу проектируем «с запасом по каналам», даже если сейчас вы ставите не все точки.

Вопросы и ответы (FAQ)

С чего начать при планировании видеонаблюдения для дома?

Мы обычно просим клиента назвать 3 самые важные зоны (например: ворота/калитка, парковка и задний двор). Остальное можно достроить потом. Не обязательно сразу тянуть камеры в каждый угол участка. Если нужна помощь с проектированием — посмотрите примеры наших проектов в частных домах.

Какую систему выбрать для видеонаблюдения для дома?

В 90% случаев мы устанавливаем классическую проводную IP-систему видеонаблюдения.

Что нужно знать при планировании IP-системы видеонаблюдения для дома?

Максимальная длина кабельной линии не должна превышать 100 м. Дальше сигнал теряет качество, и приходится усложнять систему. Иногда проще поменять место установки камеры, чем городить удлинители.

На каком этапе лучше закладывать кабельные трассы?

На этапе проектирования и строительства. Часто раздел слаботочных систем вообще забывают и вспоминают уже после ремонта — и тогда начинается «колхоз» с открытой прокладкой.

Как и где лучше проводить кабельные трассы для камер видеонаблюдения?

В земле, в гофрированной трубе диаметром не менее 50 мм, а не по забору и не «по воздуху».

Что чаще всего перекрывает обзор камер видеонаблюдения на участке?

Деревья, особенно в летний сезон.

Как деревья могут мешать камерам видеонаблюдения?

Они зарастают и перекрывают сектор обзора. Плюс ветка рядом с объективом камеры даёт засветку ночью от ИК-подсветки — и вместо полезной картинки получается белое пятно.

Как правильно установить камеры по периметру дома?

Каждая камера должна перекрывать подход к соседней камере, образуя замкнутый периметр без мёртвых зон. Так злоумышленник не сможет спокойно подойти к камере и вывести её из строя незамеченным.

Какое количество зон может контролировать одна камера?

Придерживайтесь золотого правила: 1 камера — 1 зона контроля. Попытки «одной камерой смотреть всё» чаще всего заканчиваются тем, что в момент происшествия запись не даёт ничего полезного.

На какой высоте лучше устанавливать камеры?

Оптимальной высотой для установки камер является 3–4 метра. На этой высоте до камеры не дотянуться руками, и при этом камера видит лицо, а не только макушку.

Как погодные условия влияют на систему видеонаблюдения?

Проблема не в том, что камера «намокнет» — нормальные камеры уличные и защищены. Проблема в том, что дождь с навеса может стекать прямо на объектив (ночью будет одна сплошная засветка), а снег с крыши может физически ударить камеру и развернуть её вниз. Владелец при этом может неделями не замечать, что камера фактически ничего полезного не снимает.

Сколько камер в среднем устанавливают в частный дом?

Чаще всего 6–8 камер хватает, чтобы закрыть все базовые зоны (въезд/калитка, парковка, задний двор, периметр, инженерные узлы). Но почти всегда позже появляются дополнительные зоны, поэтому мы рекомендуем сразу выбирать регистратор с запасом по каналам.
